Amperemeter Analog: Kenali Prinsip Kerja dan Cara Bacanya!

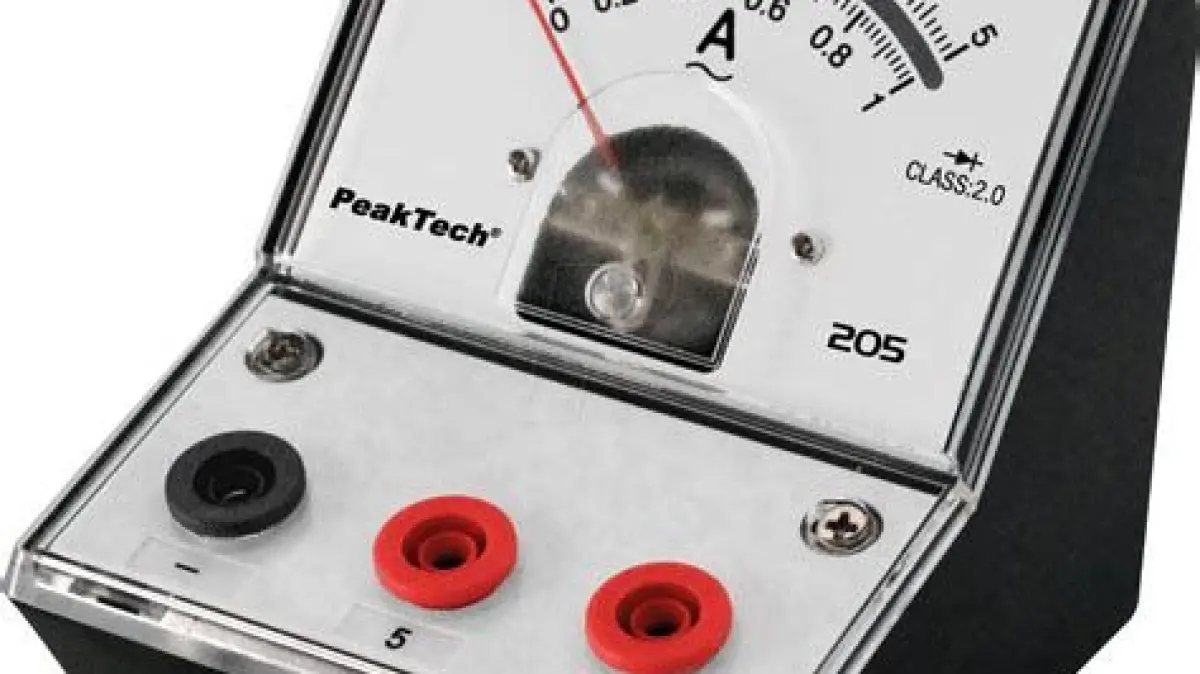

Amperemeter analog adalah alat ukur yang digunakan untuk mengukur kuat arus listrik dalam suatu rangkaian. Disebut "analog" karena hasil pengukurannya ditunjukkan oleh pergerakan jarum pada skala, bukan dalam bentuk angka digital.

Bagaimana Prinsip Kerja Amperemeter Analog?

Prinsip kerjanya didasarkan pada gaya Lorentz, yaitu gaya yang timbul akibat adanya arus listrik dalam medan magnet. Berikut ini rinciannya:

1. Kumparan Bergerak: Amperemeter analog memiliki kumparan yang diletakkan di dalam medan magnet permanen.
2. Arus Listrik Mengalir: Ketika arus listrik yang akan diukur mengalir melalui kumparan, arus tersebut menghasilkan medan magnet.
3. Interaksi Medan Magnet: Medan magnet yang dihasilkan kumparan berinteraksi dengan medan magnet permanen, sehingga menghasilkan gaya.
4. Jarum Bergerak: Gaya ini menyebabkan kumparan berputar, dan putaran ini dihubungkan dengan jarum penunjuk. Besarnya putaran jarum sebanding dengan kuat arus yang mengalir.
5. Skala Pengukuran: Jarum bergerak di atas skala yang telah dikalibrasi, sehingga kita dapat membaca nilai arus listrik secara langsung.

Langkah-langkah Membaca Skala Amperemeter Analog

Membaca amperemeter analog memerlukan ketelitian. Berikut langkah-langkahnya:

1. Perhatikan Batas Ukur: Pilih batas ukur yang sesuai dengan perkiraan arus yang akan diukur. Jika tidak yakin, gunakan batas ukur tertinggi terlebih dahulu.
2. Baca Skala dengan Tepat: Lihat posisi jarum penunjuk terhadap skala. Usahakan posisi mata tegak lurus dengan jarum untuk menghindari kesalahan paralaks.
3. Perhatikan Satuan: Pastikan Anda membaca skala dalam satuan yang benar (Ampere, milliAmpere, atau microAmpere).
4. Hitung Nilai Pengukuran: Jika jarum tidak menunjuk tepat pada angka yang tertera, interpolasikan nilai antara dua garis skala terdekat.

Penting diperhatikan: Kesalahan dalam membaca skala bisa terjadi karena beberapa faktor, seperti kesalahan paralaks, kalibrasi alat yang kurang tepat, atau alat yang sudah usang.

Keunggulan dan Kekurangan Amperemeter Analog

Seperti alat ukur lainnya, amperemeter analog memiliki kelebihan dan kekurangan:

• Keunggulan:
  • Relatif murah dibandingkan amperemeter digital.
  • Tidak memerlukan sumber daya eksternal (baterai) untuk pengoperasian.
  • Visualisasi perubahan arus yang lebih mudah diamati (pergerakan jarum).
• Kekurangan:
  • Akurasi pengukuran lebih rendah dibandingkan amperemeter digital.
  • Membutuhkan keterampilan dalam membaca skala.
  • Rentan terhadap kesalahan paralaks.

Kapan Sebaiknya Memilih Amperemeter Analog?

Amperemeter analog cocok digunakan dalam situasi berikut:

• Pengukuran Arus yang Fluktuatif: Pergerakan jarum memudahkan pengamatan perubahan arus secara visual.
• Aplikasi Pendidikan dan Pembelajaran: Memahami prinsip kerja dan cara membaca skala amperemeter analog penting dalam pendidikan elektronika.
• Biaya Terbatas: Jika anggaran terbatas, amperemeter analog bisa menjadi pilihan yang lebih ekonomis.

Namun, jika membutuhkan akurasi yang tinggi, sebaiknya pertimbangkan penggunaan amperemeter digital.

Tips Keselamatan Saat Menggunakan Amperemeter

Peringatan: Pengukuran arus listrik dapat berbahaya jika tidak dilakukan dengan benar. Pastikan Anda memahami prinsip dasar kelistrikan dan ikuti langkah-langkah berikut:

• Pastikan rangkaian dalam keadaan mati sebelum memasang atau melepas amperemeter.
• Gunakan alat pelindung diri (APD) seperti sarung tangan isolasi.
• Jangan mengukur arus pada rangkaian dengan tegangan yang melebihi batas kemampuan amperemeter.
• Pastikan polaritas amperemeter sesuai dengan polaritas rangkaian.

Sudah Paham Cara Kerja dan Cara Bacanya? Siap Mengukur Arus Listrik Sekarang?

Amperemeter analog tetap relevan di era digital ini, terutama untuk kebutuhan edukasi dan aplikasi yang tidak memerlukan akurasi tinggi. Pastikan Anda memahami prinsip kerjanya dan ikuti langkah-langkah pengukuran dengan benar untuk mendapatkan hasil yang akurat dan aman.
